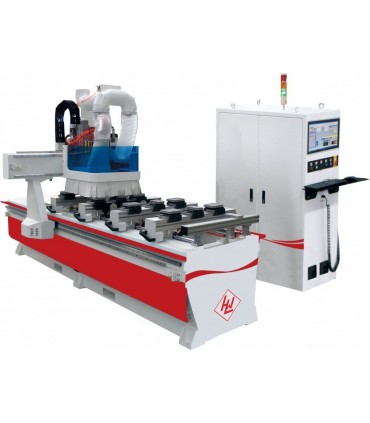

Router CNC Winter PTP Deluxe

Centrul CNC Winter PTP Deluxe este un router point-to-point de inalata precizie. Acesta este echipat cu 9 capete frezare verticale, 6 orizontale si cu unitate de canelare si poate prelucra piese pe dimensiunile axelor de 1310 x 3330 x 160 mm (x x y x z).

Read moreShow less
49.000,00 € (fara TVA)
Reference:
WINTER-PTPDELUXE
Adaugă la comparație0
Descriere

Caracteristici:

  • Centrul CNC Winter PTP Deluxe este ideal pentru industria mobilei, decoratiunilor interioare, mobila la comanda, tamplarie, productie in masa de mobilier de baie si bucatarie ce poate prelucra piese pe dimensiunile axelor de 900 x 3050 x 80 mm (x x y x z).
  • Unitatea de frezare se poate deplasa pe axe 1310 X 3330 X 160 mm (x x y x z).
  • Dimensiunea mesei de lucru sunt 900 X 3050 mm
  • Fata ce un centru CNC obisnuit centrul CNC Winter PTP nu necesita schimbarea sculelor in timpul utilizarii, in aceeasi sesiune de lucru putand realiza prelucrare pe toate axele si canelare. Acest lucru duce la o scurtare a timpului de prelucrare, reducerea numarului de echipamente necesare si cresterea preciziei si productiei.
  • Acest centru prelucrare lemn are ghidajele in axele x si y liniare, prevazute cu rack si pinion de ghidare, iar ghidajul in axa z este un ghidaj liniar prevazut cu surub de ghidare puse in miscare de motoare independenta AC Servo YASKAWA M-III
  • Schimbarea vitezei se realizeaza cu ajutorul cutiei de viteze Shimpo din dotarea standard
  • Acest centru prelucrare lemn are ghidajele in axele x si y liniare, prevazute cu rack si pinion de ghidare, iar ghidajul in axa z este un ghidaj liniar prevazut cu surub de ghidare
  • Schimbarea vitezei se realizeaza cu ajutorul cutiei de viteze Shimpo din dotarea standard
  • Acest centru CNC este conceput pentru a fi exploatat intensiv fiind ideal pentru utilizarea profesionala in atelierele de prelucrare a lemnului, pentru productia de serie
  • Aceasta masina prelucrare lemn cu control CNC se caracterizeaza printr-o constructie robusta si masiva care asigura prelucrarea fara vibratii sau torsiune

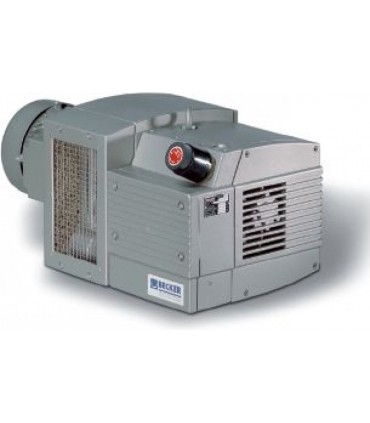

  • Masa de lucru cu care este dotata cu 4 traverse si o pompa de vacuum, racite cu aer, marca Becker, fiecare avans o putere de 129 m3 / h
  • Aceasta masina lemn este livrata standard cu senzor de control a lungimii piesei de prelucrat care asigura precizia prelucrarii
  • Acest centru de prelucrare CNC are baza si coloana sudate cu precizie pentru a asigura rigiditatea masinii si lucrul fara torsiuni
  • Deplasarea pe axa y a masinii se realizeaza prin deplasarea coloanei, iar pe axele x si z prin deplasarea suportului traversa
  • Pozitionarea axelor x, y si z se realizeaza electronic cu ajutorul motoarelor axelor, suruburilor de ghidare si rack-urilor
  • Toate axele acestei masini lemn sunt conectate la cate unservomotor independent YASKAWA M-III care asigura deplasarea
  • Pozitionarea piesei de prelucrat se realizeaza cu usurinta datorita livrarii standard cu cate doua limitatoare pneumatice retractabile in axele x si y

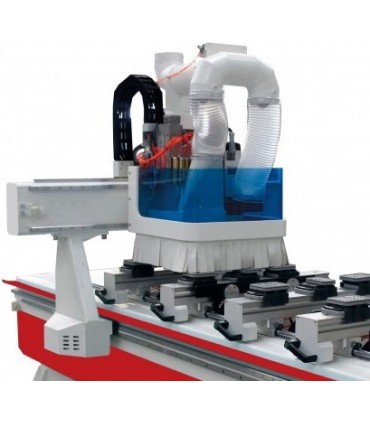

  • Unitatea de frezare este actionat de un motor ventilat de 5.5 kw ER 32, si este echipat cu 9 capete frezare verticale, 6 orizontale si cu unitate de canelare
  • Masa consolei este dotata cu doua cupe de vacuum SCHMALZ pentru pozitionare usoara si 4 traverse
  • Sistemul de control CNC este prevazut cu sistem de control a pozitiei pe cele 3 axe
  • Controlul integrat PLC asigura controlul tuturor functiilor acestui router CNC

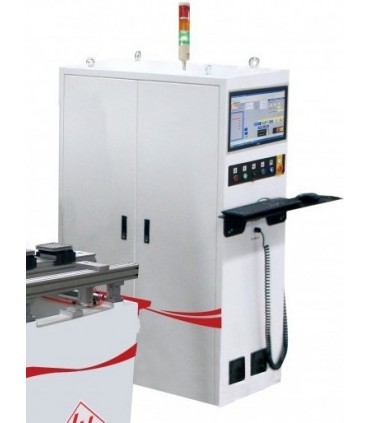

  • Masina este controlata cu ajutorul unui computer industrial Osai Italia
  • Computerul industrial  Osai permite flexibilitatea interventiilor in ciclul de prelucrare
  • Computerul industrial Osai asigura preluarea sarcinilor de prelucrare de la utilizator
  • Programarea masinii poate fi realizata pe computerul Osai sau pe un PC in birou (neinclus in pachet)
  • Acest router CNC este prevazut cu port cititor de carduri, port LAN pentru conectarea la reteaua de internet si port USB
  • Este dotata cu software CAD/CAM EXICAM
  • Acest soft este ideal pentru crearea programelor de prelucrare pentru toate aplicatiile din domenii precum industria realizarii de mobilier, design interior, desing si instalatii etc.
  • Acest router CNC este compatibil cu sisteme de operare Windows pe 32 bit sau 64 bit (Windows 7, Windows XP Home / Professional, Windows 2000)
  • Acest router CNC este programat cu ajutorul unui limbaj cod comanda tip G (conform DIN 6625) dar permite si utilizarea liniilor de comanda tip HPGL (*.PLT)
  • Permite realizarea de simulari sau utilizarea unor functii de frezare plana rapida avand un controller integrat pentru axul frezor
  • Permite, daca este cazul, editarea codului functiilor de control, precum si afisarea codului tip G (sau HPGL)

Accesorii standard:

  • Control CNC cu computer industrial Osai
  • Masa de lucru cu canale T si pompele de vacuum
  • Senzor de control a lungimii
  • Limitatoare de pozitionare pneumatice retractabile
  • Software EXICAM
  • USB
  • Card reader
  • Port LAN (Ethernet)

CARACTERISTICI TEHNICE


 Caracteristici tehnice - Masini de frezat si gravat CNC
Diametru hota exhaustare - 100 mm
Tensiune de alimentare  - 400 V (trifazic)
Dimensiuni (L x l x h) - 3800 x 2100 x 2200 mm
Greutate aproximativa - 2900 kg
Putere motor freza S1 100% - 5,5 kW (7,5 CP)
Control echipament - OSAY
Presiune aer necesara - 6 bar
Frecventa curent alimentare - 50 Hz
Acuratete - ±0,05 mm
Temperatura de lucru - 0° - 45° C
Consum aer - 60 l/min
Diametru penseta fixare - ER 32
Turatie ax freza - 0 - 18000 rpm
Lungime prelucrare axa x - 1310 mm
Lungime prelucrare axa y - 3330 mm
Lungime prelucrare axa z - 160 mm
Viteza maxima deplasare - 45000 mm/min
Viteza maxima de lucru - 20000 mm/min
Limbaj comanda - cod tip G
Software - CAD/CAM Software EXICAM
Interfata - USB, LAN, CARD READER
Ghidaj in axa x - ghidaj liniar cu rack si pinion ghidare
Ghidaj in axa y - ghidaj liniar cu rack si pinion ghidare
Ghidaj in axa z - ghidaj liniar cu surub de ghidare
Consum total motoare - 15 kW (20 CP)
Siguranta electrica - 32 A
Viteza aer - 30 m/sec
Debit aer - 2500 m³ / h
Conector aer comprimat - 9 DN
Read moreShow less
Detalii ale produsului
WINTER-PTPDELUXE

Fisa tehnica

Tensiune de alimentare
400 V
Putere motor freza S1 100%
5,5 kW (7,5 CP)
Control echipament
OSAY
Lungime prelucrare axa X
1310 mm
Lungime prelucrare axa Y
3330 mm
Lungime prelucrare axa Z
160 mm
Turatie ax freza
0 - 18000 rpm
