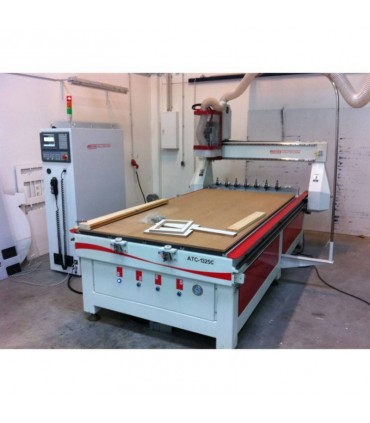

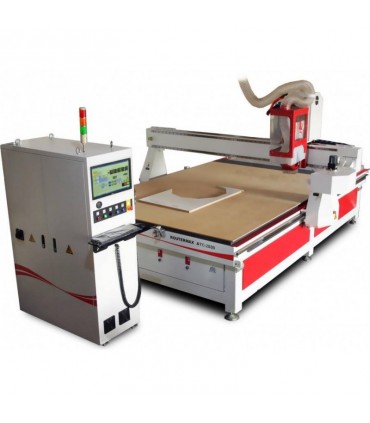

Router CNC Winter RouterMax-ATC 1530 Deluxe

Routerul CNC Winter RouterMax-ATC 1530 Deluxe este un centru CNC profesional conceput pentru realizarea aplicatiilor de frezare si gravarilor a pieselor din lemn sau panourilor compozite ce poate prelucra piese pe dimensiunile axelor de 1500 x 3000 x 300 mm (x x y x z). Acest router CNC este livrat cu computer industrial Osai (Italia) si PLC pentru o operare facila.

Read moreShow less
37.000,00 € (fara TVA)
Reference:
ROUTERMAX-ATC1530DELUXE
Adaugă la comparație0
Descriere

Caracteristici:

  • Masina router CNC Winter RouterMax-ATC 1530 Deluxe este un centru CNC  conceput pentru realizarea profesionala a aplicatiilor de frezare si gravarilor a pieselor din diferite materiale, precum: lemn, plastic, aluminiu, Di-bond, gravarea panourilor, fomex, plasticuri industriale, marmura, materiale acrilice, PVC, panouri compozite, cupru, aliaje, MDF etc., ce poate prelucra piese pe dimensiunile axelor de 1500 x 3000 x 300 mm (x x y x z)
  • Acest centru prelucrare lemn are ghidajele in axele x si y liniare, prevazute cu rack si pinion de ghidare, iar ghidajul in axa z este un ghidaj liniar prevazut cu surub de ghidare
  • Schimbarea vitezei se realizeaza cu ajutorul cutiei de viteze Shimpo din dotarea standard
  • Acest centru CNC este conceput pentru a fi exploatat intensiv fiind ideal pentru utilizarea profesionala in atelierele de prelucrare a lemnului, pentru productia de serie
  • Aceasta masina prelucrare lemn cu control CNC se caracterizeaza printr-o constructie robusta si masiva care asigura prelucrarea fara vibratii sau torsiune

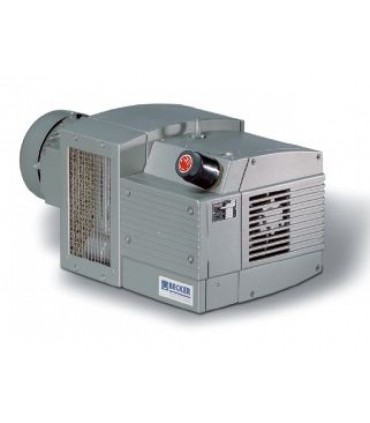

  • Masa de lucru cu care este dotata acest router CNC este prevazuta cu 4 sectiuni si sloturi T, inclusiv cu pompa de vacuum BECKER care faciliteaza numeroase posibilitati de fixare a piesei de prelucrat avand o putere de 129 m3 / h
  • Aceasta masina lemn este livrata standard cu senzor de control a lungimii piesei de prelucrat care asigura precizia prelucrarii
  • Acest centru de prelucrare CNC are baza si coloana sudate cu precizie pentru a asigura rigiditatea masinii si lucrul fara torsiune
  • Deplasarea pe axa y a masinii se realizeaza prin deplasarea coloanei, iar pe axele x si z prin deplasarea suportului traversa
  • Pozitionarea axelor x, y si z se realizeaza electronic cu ajutorul motoarelor axelor, suruburilor de ghidare si rack-urilor
  • Toate axele acestei masini lemn sunt conectate la cate un servomotor independent Delta / Yaskawa care asigura deplasarea
  • Pozitionarea piesei de prelucrat se realizeaza cu usurinta datorita livrarii standard cu cate doua limitatoare pneumatice retractabile in axele x si y
  • Axul frezor este actionat de un motor ventilat HITECO / Italy 9.5 kw, HSK 63F
  • Sistemul de control CNC este prevazut cu sistem de control a pozitiei pe cele 3 axe
  • Controlul integrat PLC asigura controlul tuturor functiilor acestui router CNC
  • Masina este controlata cu ajutorul unui computer industrial Osai
  • Computerul industrial  Osai permite flexibilitatea interventiilor in ciclul de prelucrare
  • Computerul industrial Osai asigura preluarea sarcinilor de prelucrare de la utilizator
  • Programarea masinii poate fi realizata pe computerul Osai sau pe un PC in birou (neinclus in pachet)
  • Acest router CNC este prevazut cu port cititor de carduri, port LAN pentru conectarea la reteaua de internet si port USB
  • Este dotata cu software CAD/CAM Vectric CUT 2D PRO
  • Acest soft este ideal pentru crearea programelor de prelucrare pentru toate aplicatiile din domenii precum industria realizarii de mobilier, design interior, desing si instalatii etc.
  • Acest router CNC este compatibil cu sisteme de operare Windows pe 32 bit sau 64 bit (Windows 7, Windows XP Home / Professional, Windows 2000)
  • Acest router CNC este programat cu ajutorul unui limbaj cod comanda tip G (conform DIN 6625) dar permite si utilizarea liniilor de comanda tip HPGL (*.PLT)
  • Permite realizarea de simulari sau utilizarea unor functii de frezare plana rapida avand un controller integrat pentru axul frezor
  • Permite, daca este cazul, editarea codului functiilor de control, precum si afisarea codului tip G (sau HPGL)
  • Aceasta masina raspunde tuturor cerintelor de siguranta in exploatare conform standardului EN 848-3
  • Acest centru CNC este dotat cu dispozitiv de fixare a sculei cu 8 pozitii, interschimbabile din lateral



Accesorii standard:

  • Control CNC cu computer industrial Osai
  • Masa de lucru cu canale T si pompa de vacuum
  • Senzor de control a lungimii
  • Limitatoare de pozitionare pneumatice retractabile
  • Software CAD/CAM Vectric CUT 2D PRO
  • USB
  • Card reader
  • Port LAN (Ethernet)

CARACTERISTICI TEHNICE



Caracteristici tehnice - Masini de frezat si gravat CNC

Diametru hota exhaustare - 100 mm

Tensiune de alimentare - 400 V (trifazic)

Dimensiuni (L x l x h) - 2300 x 3800 x 2200 mm

Greutate aproximativa - 2000 kg

Putere motor freza S1 100% - 9,5 kW (12,75 CP)

Control echipament - OSAY

Presiune aer necesara - 6 bar

Frecventa curent alimentare - 50 Hz

Acuratete - ±0,05 mm

Temperatura de lucru - 0° - 45° C

Consum aer - 60 l/min

Diametru penseta fixare - ER 32 / 4, 6, 8, 10, 12, 20 mm

Turatie ax freza - 0 - 24000 rpm

Lungime prelucrare axa x - 1500 mm

Lungime prelucrare axa y - 3000 mm

Lungime prelucrare axa z - 300 mm

Viteza maxima deplasare - 40000 mm/min

Viteza maxima de lucru - 20000 mm/min

Limbaj comanda - cod tip G

Software - CAD/CAM Software Vectric CUT 2D PRO (NESTING inclus)

Umiditate relativa - 30 - 75 %

Interfata - USB, LAN, CARD READER

Ghidaj in axa x - ghidaj liniar cu rack si pinion ghidare

Ghidaj in axa y - ghidaj liniar cu rack si pinion ghidare

Ghidaj in axa z - ghidaj liniar cu surub de ghidare

Consum total motoare - 27 kW (36,2 CP)

Siguranta electrica - 32 A

Viteza aer - 30 m/sec

Debit aer - 2500 m³ / h

Conector aer comprimat - 9 DN

Read moreShow less
Detalii ale produsului
ROUTERMAX-ATC1530DELUXE

Fisa tehnica

Tensiune de alimentare
400 V
Putere motor freza S1 100%
9,5 kW (12,75 CP)
Control echipament
OSAY
Lungime prelucrare axa X
1500 mm
Lungime prelucrare axa Y
3000 mm
Lungime prelucrare axa Z
300 mm
Turatie ax freza
0 - 24000 rpm
