- Diametru hota exhaustare
- 4 x 100 mm
- Tensiune de alimentare
- 400 V (trifazic)
- Dimensiuni (L x l x h)
- 3300 x 2100 x 2200 mm
- Control echipament
- DSP tip NK 105
- Frecventa curent alimentare
- 50 Hz
- Temperatura de lucru
- 0° - 45° C
- Acuratete
- ±0,05 mm
- Greutate aproximativa
- 1500 kg
- Software
- CAD/CAM Software Vectric CUT 2D PRO (NESTING inclus)
- Putere motor freza S1 100%
- 4 x 2,2 kW (3,0 CP)
- Diametru penseta fixare
- ER 25
- Turatie ax freza
- 6000 - 24000 rpm
- Lungime prelucrare axa x
- 1300 mm
- Lungime prelucrare axa y
- 2500 mm
- Lungime prelucrare axa z
- 180 mm
- Viteza maxima deplasare
- 20000 mm/min
- Viteza maxima de lucru
- 12000 mm/min
- Limbaj comanda
- cod tip G
- Umiditate relativa
- 30 - 75 %
- Interfata
- USB
- Ghidaj in axa x
- ghidaj liniar cu rack si pinion ghidare
- Ghidaj in axa y
- ghidaj liniar cu rack si pinion ghidare
- Ghidaj in axa z
- ghidaj liniar cu surub de ghidare
- Putere motor pompa vacuum
- 5,5 kW

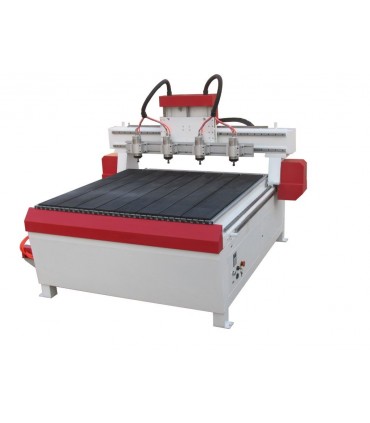

Routerul CNC WINTER ROUTERMAX BASIC 1325 SIMULTAN CU 4 AXURI este un centru CNC profesional conceput pentru realizarea aplicatiilor de frezare si gravarilor a pieselor din lemn sau panourilor compozite ce poate prelucra piese pe dimensiunile axelor de 1300 x 2500 x 180 mm (x x y x z). Acest centru CNC este prevazut cu patru axuri frezoare care lucreaza simultan.
- Putere motor freza: 4 x 2,2 kW (3,0 CP)
- Lungime prelucrare axa x: 1300 mm
- Lungime prelucrare axa y: 2500 mm
- Lungime prelucrare axa z: 180 mm
Specificatii tehnice :
- Routerul CNC Winter RouterMax - Basic 1325 Simultan cu 4 axuri simultane conceput pentru realizarea aplicatiilor de frezare si gravarilor a pieselor din diferite materiale, precum: lemn, plastic, aluminiu, Di-bond, gravarea panourilor, fomex, plasticuri industriale, marmura, materiale acrilice, PVC, panouri compozite, cupru, aliaje, MDF etc., ce poate prelucra piese pe dimensiunile axelor de 1300 x 2500 x 200 mm (x y x z)
- Acest centru prelucrare CNC este prevazut standard cu patru suporturi rotative de frezare
- Ghidajul in axele x si y sunt liniare prevazute cu rack si pinion de ghidare iar ghidajul in axa z este un ghidaj liniar prevazut cu surub de ghidare
- Masina este dotata cu cutie de viteze Shimpo
- Acest centru CNC este conceput pentru a fi utilizata intensiv fiind un router CNC ideal pentru exploatarea profesionala in atelierele de prelucrare a lemnului pentru productia de serie
- Aceasta masina prelucrare lemn cu CNC este construita pentru a avea o constructie robusta si masiva care garanteaza exploatarea fara vibratii sau torsiune
- Masa de lucru este prevazuta cu 4 sectiuni si sloturi T, inclusiv pompa de vacuum care permit numeroase posibilitati de fixare a piesei de prelucrat
- Unul dintre punctele forte ale acestei masini lemn este dotarea standard cu senzor de control a lungimii piesei de prelucrat
- Baza si coloana acestui centru de prelucrare CNC sunt sudate corespunzator asigurand rigiditatea masinii si lucrul fara torsiune
- Deplasarea pe axa y este asigurata prin deplasarea coloanei, iar pe axele x si z prin deplasarea suportului traversa
- Pozitionarea axelor x, y si z se realizeaza electronic, procesul putand fi repetat cu ajutorul motoarelor axelor, suruburilor de ghidare si rack-urilor
- Acest centru CNC este dotat cu pompa uscata de vacuum, racita cu aer, marca Becker ce are o putere de 129 m3 / h
- Toate axele masinii sunt conectate la cate un motor independent care asigura deplasarea
- Pozitionarea piesei de prelucrat se realizeaza facil cu ajutorul a cate doua limitatoare pneumatice retractabile in axele x si y
- Sistemul de control CNC este prevazut cu sistem de control a pozitiei pe cele 3 axe
- Controlul integrat PLC asigura controlul tuturor functiilor acestui router CNC
- Masina este controlata cu ajutorul unui dispozitiv DSP NK 105 care permite flexibilitatea interventiilor in ciclul de prelucrare
- Controller-ul DSP asigura preluarea sarcinilor de prelucrare de la utilizator
- Acest controller DSP permite procesarea fisierelor tip G de pe un computer
- Programarea masinii poate fi realizata cu ajutorul unui PC (neinclus in dotarea standard) la care poate fi conectata cu ajutorul unui port USB
- Este dotata cu software CAD/CAM Vectric CUT2D PRO (NESTING inclus)
- Acest soft este ideal pentru crearea programelor de prelucrare pentru toate aplicatiile din domenii precum industria realizarii de mobilier, design interior, desing si instalatii etc.
- Acest router CNC este compatibil cu sisteme de operare Windows pe 32 bit sau 64 bit (Windows 7, Windows XP Home / Professional, Windows 2000 si superioare)
- Acest router CNC este programat cu ajutorul unui limbaj cod comanda tip G (conform DIN 6625) dar permite si utilizarea liniilor de comanda tip HPGL (*.PLT)
- Permite realizarea de simulari sau utilizarea unor functii de frezare plana rapida avand un controller integrat pentru axul frezor
- Permite, daca este cazul, editarea codului functiilor de control, precum si afisarea codului tip G (sau HPGL)
Accesorii:
- Control CNC cu controller DSP NK 105
- 4 suporturi frezoare
- Chiller CW 3000
- Masa de lucru cu canale T, 4 sectiuni si pompa de vacuum
- Senzor de control a lungimii
- Limitatorare de pozitionare pneumatice retractabile
- Software CAD/CAM Vectric CUT2D PRO (NESTING inclus)
