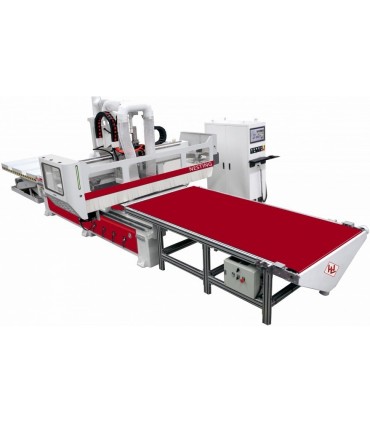

ROUTER CNC WINTER ROUTERMAX NESTING 1537 DELUXE

Routerul CNC Winter RouterMax Nesting 1537 Deluxe este un centru CNC profesional conceput pentru realizarea aplicatiilor de frezare si gravare fiind dotat cu functie de optimizare (nesting) pentru o productivitate ridicata. Acest router CNC este livrat cu computer industrial Osai (Italia), masa de ridicare si banda de transport.

Read moreShow less
90.000,00 € (fara TVA)
Reference:
ROUTERMAX-NESTING1537DELUXE
Adaugă la comparație0
Descriere

 Caracteristici:

  • Masina router CNC Winter RouterMax Nesting 1537 Deluxe este un centru CNC  conceput pentru realizarea profesionala a aplicatiilor de frezare si gravarilor a pieselor din diferite materiale, precum: lemn, plastic, aluminiu, Di-bond, gravarea panourilor, fomex, plasticuri industriale, marmura, materiale acrilice, PVC, panouri compozite, cupru, aliaje, MDF etc., ce poate prelucra piese de 3685 x 1550 x 70 mm (x x y x z)
  • Deplasare pe axe este de 3700 mm pe axa X, 1600 mm pe axa Y si 200 mm pe axa Z

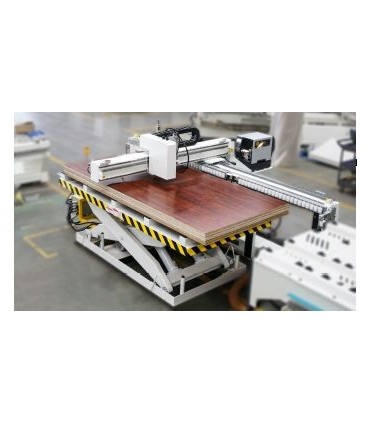

  • Piesa este incarcata in masina cu ajutorul unui lift hidraulic, transferata pe masa de lucru cu ajutorul a doua ventuze hidraulice. Dupa prelucrare piesa este transferata pe banda transportoare.
  • Acest centru prelucrare lemn are ghidajele in axele x si y liniare, prevazute cu rack si pinion de ghidare, iar ghidajul in axa z este un ghidaj liniar prevazut cu surub de ghidare
  • Schimbarea vitezei se realizeaza cu ajutorul cutiei de viteze Shimpo din dotarea standard
  • Acest centru CNC este conceput pentru a fi exploatat intensiv fiind ideal pentru utilizarea profesionala in atelierele de prelucrare a lemnului, pentru productia de serie
  • Aceasta masina prelucrare lemn cu control CNC se caracterizeaza printr-o constructie robusta si masiva care asigura prelucrarea fara vibratii sau torsiune

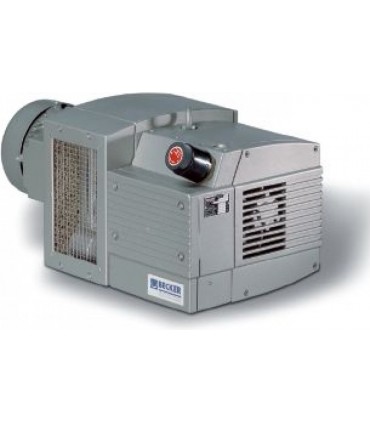

  • Masa de lucru cu care este dotata acest router CNC este prevazuta cu de 4 sectiuni si sloturi T, inclusiv cu pompa de vacuum BECKER care faciliteaza numeroase posibilitati de fixare a pieselor de prelucrat avand o capacitate totala de 2 X 129 m3 / h

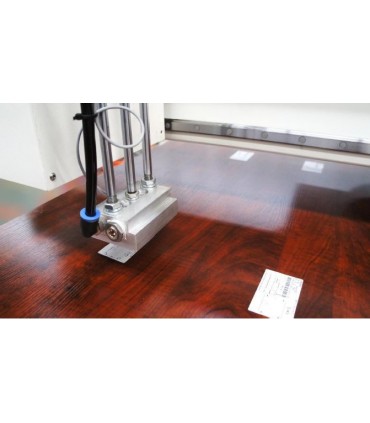

  • Aceasta masina lemn este livrata standard cu senzor de control a lungimii piesei de prelucrat care asigura precizia prelucrarii
  • Acest centru de prelucrare CNC are baza si coloana sudate cu precizie pentru a asigura rigiditatea masinii si lucrul fara torsiune
  • Deplasarea pe axa y a masinii se realizeaza prin deplasarea coloanei, iar pe axele x si z prin deplasarea suportului traversa
  • Pozitionarea axelor x, y si z se realizeaza electronic cu ajutorul motoarelor axelor, suruburilor de ghidare si rack-urilor de precizie inalta THK
  • Toate axele acestei masini lemn sunt conectate la cate un servomotor independent AC Yaskawa care asigura deplasarea
  • Pozitionarea piesei de prelucrat se realizeaza cu usurinta datorita livrarii standard cu cate doua limitatoare pneumatice retractabile in axele x si y

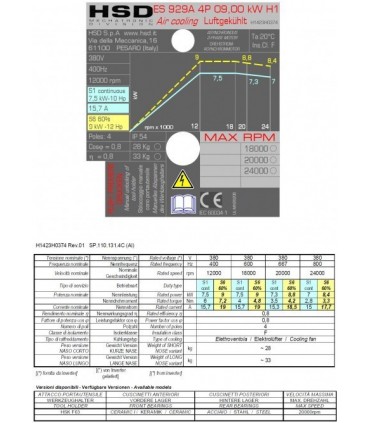

  • Axul frezor este actionat de un motor ventilat HSD / Italy 9.6 kw, HSK 63 (Optional 11 kW HSK 63F)

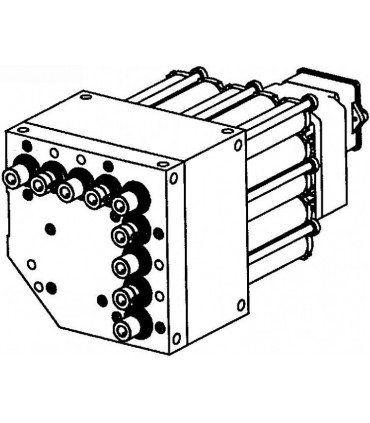

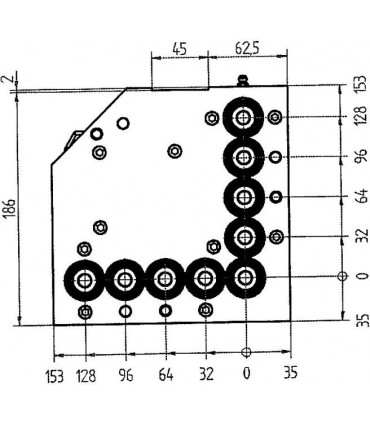

  • Agregatul de frezare are 5 + 4 freze verticale de la FAM /Italia astfel sunt 5 capete de frezare dispuse pe axa X si 5 capete frezoare dispuse pe axa Y
  • Portscula este de tip carusel si poate stoca pana la 8 capete de frezare
  • Viteza de deplasare a agregatului frezor este de 80 m/min, viteza de lucru este de 25 m/min iar acuratetea este de 0.05 mm
  • Sistemul de control CNC este prevazut cu sistem de control a pozitiei pe cele 3 axe
  • Incarcarea masinii se realizeaza cu ajutorul unei mase hidraulice
  • Masina este controlata cu ajutorul unui computer industrial Osai
  • Computerul industrial  Osai permite flexibilitatea interventiilor in ciclul de prelucrare
  • Computerul industrial Osai asigura preluarea sarcinilor de prelucrare de la utilizator
  • Programarea masinii poate fi realizata pe computerul Osai sau pe un PC in birou (neinclus in pachet)
  • Acest router CNC este prevazut cu port cititor de carduri, port LAN pentru conectarea la reteaua de internet si port USB
  • Este dotata cu software CAD/CAM EXICAM cu functie de optimizare a consumului de material (Nesting)
  • Acest soft este ideal pentru crearea programelor de prelucrare pentru toate aplicatiile din domenii precum industria realizarii de mobilier, design interior, desing si instalatii etc.
  • Acest router CNC este compatibil cu sisteme de operare Windows pe 32 bit sau 64 bit (Windows 7, Windows XP Home / Professional, Windows 2000)
  • Permite, daca este cazul, editarea codului functiilor de control, precum si afisarea codului tip G (sau HPGL)
  • Barierele de siguranta sunt conforme standardului EN 848-3



Accesorii standard:

  • Control CNC cu computer industrial Osai
  • Masa de lucru cu canale T si pompa de vacuum
  • Senzor de control a lungimii
  • Limitatoare de pozitionare pneumatice retractabile
  • Software CAD/CAM EXICAM
  • USB
  • Card reader
  • Port LAN (Ethernet)

CARACTERISTICI TEHNICE



Caracteristici tehnice - Masini de frezat si gravat CNC

Diametru hota exhaustare - 100 mm

Tensiune de alimentare - 400 V (trifazic)

Dimensiuni (L x l x h) - 8800 x 2100 mm

Greutate aproximativa - 6000 kg

Putere motor freza S1 100% - 9,5 kW (12,75 CP)

Control echipament - OSAY

Frecventa curent alimentare - 50 Hz

Acuratete - ±0,05 mm

Temperatura de lucru - 0° - 45° C

Turatie ax freza - 0 - 24000 rpm

Lungime prelucrare axa x - 3685 mm

Lungime prelucrare axa y - 1550 mm

Lungime prelucrare axa z - 70 mm

Viteza maxima deplasare - 80000 mm/min

Viteza maxima de lucru - 25000 mm/min

Software - CAD/CAM Software EXICAM

Interfata - USB, LAN, CARD READER

Read moreShow less
Detalii ale produsului
ROUTERMAX-NESTING1537DELUXE

Fisa tehnica

Tensiune de alimentare
400 V
Putere motor freza S1 100%
9,5 kW (12,75 CP)
Control echipament
OSAY
Lungime prelucrare axa X
3685 mm
Lungime prelucrare axa Y
1550 mm
Lungime prelucrare axa Z
70 mm
Turatie ax freza
0 - 24000 rpm
