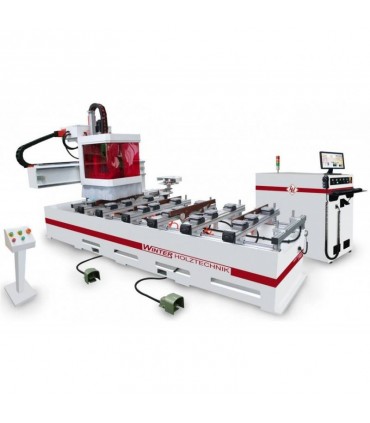

Router CNC Winter RouterMax 1230 All-Rounder

Caracteristici:

•  Routerul CNC Winter RouterMax 1230 All-Rounder este un centru CNC  conceput pentru a realizareintr-o maniera profesionala aplicatiile de frezare si gravare a pieselor confectionate din diferite materiale, precum: lemn, plastic, aluminiu, Di-bond, gravarea panourilor, fomex, plasticuri industriale, marmura, materiale acrilice, PVC, panouri compozite, cupru, aliaje, MDF etc.,
•   Acest router CNC poate deplasa pe axele x, y si z pe curse de 1640 mm, 3400 mm, respectiv 250 mm si prelucra piese pe dimensiunile axelor de 1260 x 3060 x 100 mm (x x y x z)
•   Acest centru prelucrare lemn este prevazut cu ghidaje in axele x si y liniare, dotate cu rack si pinion de ghidare, iar ghidajul in axa z este un ghidaj liniar prevazut cu surub de ghidare
•   Acest centru CNC este destinat pentru exploatarea intensiva fiind recomandat pentru utilizarea profesionala in atelierele de prelucrare a lemnului, pentru productia de serie
•   Aceasta masina prelucrare lemn cu control CNC se caracterizeaza printr-o constructie robusta si masiva care garanteaza lipsa vibratiilor si a torsiunii in prelucrare
•   Masa de lucru cu care este echipat acest router CNC este prevazuta cu cleme vacuum pentru fixarea piesei de prelucrat si suporti laterali retractabili
•   Aceasta masina lemn este dotata standard cu senzor de control a lungimii piesei de prelucrat care asigura precizia prelucrarii
•   Acest centru de prelucrare CNC are baza si coloana sudate cu precizie pentru a asigura rigiditatea masinii si lucrul fara torsiune
•   Deplasarea pe axa y a masinii se realizeaza prin deplasarea coloanei, iar pe axele x si z prin deplasarea suportului traversa
•   Pozitionarea axelor x, y si z se realizeaza electronic cu ajutorul servomotoarelor axelor AC Yaskawa, suruburilor de ghidare si rack-urilor

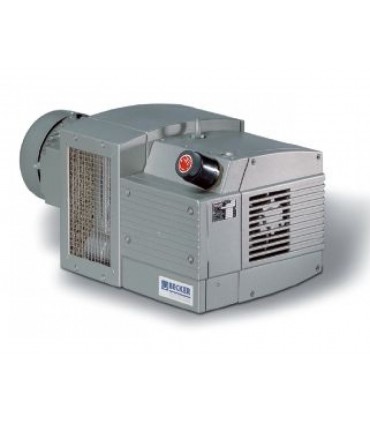

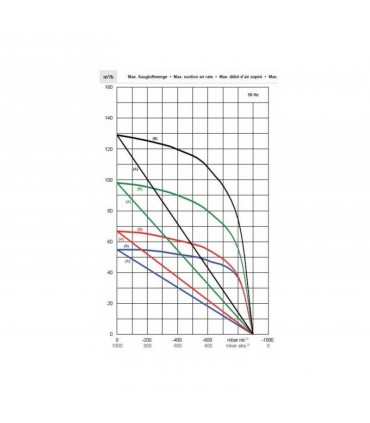

•   Acest centru CNC este echipat cu pompa de vacuum Becker, racita cu aer, cu o putere de 160 m3 / h
•   Toate axele acestei masini lemn sunt conectate la cate unservomotor independent AC Yaskawa care asigura deplasarea
•   Pozitionarea piesei de prelucrat se realizeaza cu usurinta datorita livrarii standard cu cate doua limitatoare pneumatice retractabile in axele x (6 piese) cu cate 3 cupe de vacuum de fixare in directia axei Y .

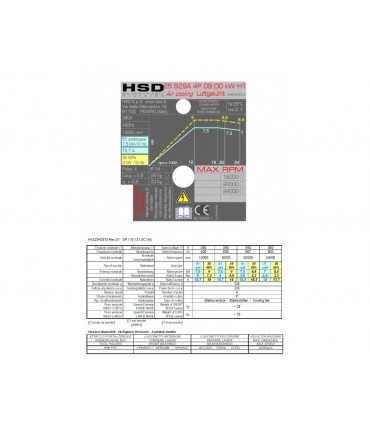

•   Axul frezor este actionat de un motor ventilat HITECO 9.0 kw / HSK 63 F
•   Sistemul de control CNC este prevazut cu sistem de control a pozitiei pe cele 3 axe
•   Controlul integrat PLC asigura controlul tuturor functiilor acestui router CNC
•   Masina este controlata cu ajutorul unui computer industrial Osai Italia
•   Computerul industrial  Osai permite flexibilitatea interventiilor in ciclul de prelucrare
•   Computerul industrial Osai asigura preluarea sarcinilor de prelucrare de la utilizator
•   Programarea masinii poate fi realizata pe computerul Osai sau pe un PC in birou
•   Acest router CNC este prevazut cu port cititor de carduri, port LAN pentru conectarea la reteaua de internet si port USB
•   Este dotata cu software CAD / CAM EXICAM
•   Acest soft este ideal pentru crearea programelor de prelucrare pentru toate aplicatiile din domenii precum industria realizarii de mobilier, design interior, desing si instalatii etc.
•   Acest router CNC este compatibil cu sisteme de operare Windows pe 32 bit sau 64 bit (Windows 7, Windows XP Home / Professional, Windows 2000)
•   Acest router CNC este programat cu ajutorul unui limbaj cod comanda tip G (conform DIN 6625) dar permite si utilizarea liniilor de comanda tip HPGL (*.PLT)
•   Permite realizarea de simulari sau utilizarea unor functii de frezare plana rapida avand un controller integrat pentru axul frezor
•   Permite, daca este cazul, editarea codului functiilor de control, precum si afisarea codului tip G (sau HPGL)
•   Acest centru CNC este dotat cu dispozitiv de fixare a sculei carusel cu 8 pozitii, interschimbabile din lateral

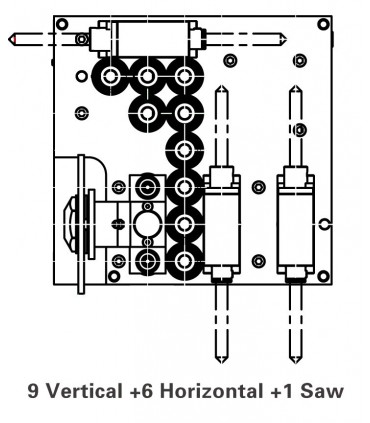

•   Operatiunea de gaurire se realizeaza cu ajutorul a 9 capete verticale, 6 orizontale iar operatiunea de frezare de canale T este realizata cu o unitate separata.
•   Acest centru CNC este dotata cu unitate de gaurire verticala, unitate de gaurire orizontala, agregat frezare canale T si unitate frezoare

Caracteristici unitate gaurire verticala:

•   aceasta unitate de gaurire este prevazuta cu 9 capete de prelucrare programabile individual
•   precursa pe axa z este de 60 mm
•   este actionata de un motor de 2,5 kW
•   sensul de rotatie poate fi selectat stanga / dreapta
•   turatia acestor axuri este de 1500 - 5000 rpm
•   receptia burghielor este de 10 mm
•   adancimea maxima de gaurire este de 38 mm
•   lungimea maxima a burghielor este de 70 mm
•   diametrul maxim de gaurire este de 20 mm
•   distanta dintre axuri este de 32 mm
•   aceasta unitate de gaurire se deplaseaza pe axele x si y

Caracteristici unitate gaurire orizontala:

•   aceasta unitate de gaurire este prevazuta cu 3 capete de prelucrare programabile individual
•   cursa pe axa z este de 38 mm de la punctul maxim al piesei
•   turatia acestor axuri este de 1500 - 5000 rpm
•   receptia burghielor este de 10 mm
•   adancimea maxima de gaurire este de 38 mm
•   lungimea maxima a burghielor este de 70 mm
•   diametrul maxim de gaurire este de 20 mm
•   distanta dintre axuri este de 32 mm
•   aceasta unitate de gaurire se deplaseaza pe axele x si y

Caracteristici unitate frezare canale T:

•   adancimea maxima de taiere este de 10 mm
•   sensul de rotatie este spre dreapta
•   turatia panzei este de 2000 - 6500 rpm
•   diametrul de fixare al panzei este de 30 mm
•   diametrul maxim al panzei este de 100 mm
•   grosimea maxima a panzei este de 5 mm

Caracteristici unitate frezoare:

•   este actionata de un motor HITECO 9.0 kW
•   Receptia frezei este HSK 63 F
•   motorul este racit pe aer
•   turatia axului este 0 - 24000 rpm programabila
•   sensul de rotatie poate fi selectat stanga / dreapta
•   este depalsata cu ajutorul unui motor AC cu convertizor de frecventa
•   este prevazuta cu rulmenti hibrizi (ceramici) care asigura o forta de frecare redusa, o viata mai lunga si o precizie exceptionala
•   este livrata cu pensete pentru fixarea frezelor deget cu diametrele de 6, 8, 10, 12 mm

Accesorii standard:

•   Control CNC cu computer industrial Osai
•   Masa de lucru cu pompa de vacuum Becker
•   Senzor de control a lungimii
•   Limitatoare de pozitionare pneumatice retractabile
•   Software EXICAM
•   USB
•   Card reader
•   Port LAN (Ethernet)
•   Unitate de gaurire verticala
•   Unitate de gaurire orizontala
•   Unitate frezare sloturi T
•   Unitate frezoare

CARACTERISTICI TEHNICE
