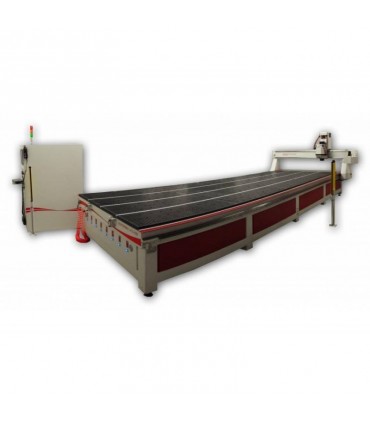

Router CNC Winter RouterMax-ATC 2160 Deluxe
Routerul CNC Winter RouterMax-ATC 2160 Deluxe este un centru CNC profesional conceput pentru realizarea aplicatiilor de frezare si gravarilor a pieselor din lemn sau panourilor compozite ce poate prelucra piese pe dimensiunile axelor de 2100 x 6000 x 300 mm (x x y x z). Acest router CNC este livrat cu computer industrial Osay (Italia) si touch-screen (PLC) pentru o operare facila.
Caracteristici:
- Routerul CNC Winter RouterMax-ATC 2160 Deluxe este un centru CNC conceput pentru a realizareintr-o maniera profesionala aplicatiile de frezare si gravare a pieselor confectionate din diferite materiale, precum: lemn, plastic, aluminiu, Di-bond, gravarea panourilor, fomex, plasticuri industriale, marmura, materiale acrilice, PVC, panouri compozite, cupru, aliaje, MDF etc.,
- Acest router CNC poate prelucra piese pe dimensiunile axelor de 2100 x 6000 x 300 mm (x x y x z)
- Acest centru prelucrare lemn este prevazut cu ghidaje in axele x si y liniare, dotate cu rack si pinion de ghidare, iar ghidajul in axa z este un ghidaj liniar prevazut cu surub de ghidare
- Schimbarea vitezei se efectueaza cu ajutorul cutiei de viteze Shimpo din dotarea standard
- Acest centru CNC este destinat pentru exploatarea intensiva fiind recomandat pentru utilizarea profesionala in atelierele de prelucrare a lemnului, pentru productia de serie
- Aceasta masina prelucrare lemn cu control CNC se caracterizeaza printr-o constructie robusta si masiva care garanteaza lipsa vibratiilor si a torsiunii in prelucrare
- Masa de lucru cu care este echipat acest router CNC este prevazuta cu 4 sectiuni si sloturi T, inclusiv cu pompa de vacuum care faciliteaza numeroase posibilitati de fixare ale piesei de prelucrat
- Aceasta masina lemn este dotata standard cu senzor de control a lungimii piesei de prelucrat care asigura precizia prelucrarii
- Acest centru de prelucrare CNC are baza si coloana sudate cu precizie pentru a asigura rigiditatea masinii si lucrul fara torsiune
- Deplasarea pe axa y a masinii se realizeaza prin deplasarea coloanei, iar pe axele x si z prin deplasarea suportului traversa
- Pozitionarea axelor x, y si z se realizeaza electronic cu ajutorul motoarelor axelor, suruburilor de ghidare si rack-urilor
- Acest centru CNC este echipat cu 2 pompe uscate de vacuum, racite cu aer, marca Becker, fiecare avans o putere de 250 m3 / h (putere totala de 500 m3 /h)
- Toate axele acestei masini lemn sunt conectate la cate unservomotor independent Delta / Yaskawa care asigura deplasarea
- Pozitionarea piesei de prelucrat se realizeaza cu usurinta datorita livrarii standard cu cate doua limitatoare pneumatice retractabile in axele x si y
- Axul frezor este actionat de un motor ventilat HSD / Italia 9,0 kW / ISO 30
- Sistemul de control CNC este prevazut cu sistem de control a pozitiei pe cele 3 axe
- Controlul integrat PLC asigura controlul tuturor functiilor acestui router CNC
- Masina este controlata cu ajutorul unui computer industrial Osay
- Computerul industrial Osay permite flexibilitatea interventiilor in ciclul de prelucrare
- Computerul industrial Osay asigura preluarea sarcinilor de prelucrare de la utilizator
- Programarea masinii poate fi realizata pe computerul Osay sau pe un PC in birou
- Acest router CNC este prevazut cu port cititor de carduri, port LAN pentru conectarea la reteaua de internet si port USB
- Este dotata cu software CAD/CAM Vectric CUT 2D PRO
- Acest soft este ideal pentru crearea programelor de prelucrare pentru toate aplicatiile din domenii precum industria realizarii de mobilier, design interior, desing si instalatii etc.
- Acest router CNC este compatibil cu sisteme de operare Windows pe 32 bit sau 64 bit (Windows 7, Windows XP Home / Professional, Windows 2000)
- Acest router CNC este programat cu ajutorul unui limbaj cod comanda tip G (conform DIN 6625) dar permite si utilizarea liniilor de comanda tip HPGL (*.PLT)
- Permite realizarea de simulari sau utilizarea unor functii de frezare plana rapida avand un controller integrat pentru axul frezor
- Permite, daca este cazul, editarea codului functiilor de control, precum si afisarea codului tip G (sau HPGL)
- Aceasta masina raspunde tuturor cerintelor de siguranta in exploatare conform standardului EN 848-3
- Acest centru CNC este dotat cu dispozitiv de fixare a sculei cu 8 pozitii, interschimbabile din lateral
Accesorii standard:
- Control CNC cu computer industrial Osay
- Masa de lucru cu canale T si 2 pompe de vacuum Becker
- Senzor de control a lungimii
- Limitatoare de pozitionare pneumatice retractabile
- Software CAD/CAM Vectric CUT 2D PRO
- USB
- Card reader
- Port LAN (Ethernet)
CARACTERISTICI TEHNICE
|
Caracteristici tehnice - Masini de frezat si gravat CNC |
|
Diametru hota exhaustare - 100 mm
|
|
Tensiune de alimentare - 400 V (trifazic)
|
|
Dimensiuni (L x l x h) - 6800 x 2900 x 2200 mm
|
|
Greutate aproximativa - 4500 kg
|
|
Putere motor freza S1 100% - 9,0 kW (12,0 CP)
|
|
Control echipament - OSAY
|
|
Presiune aer necesara - 6 bar
|
|
Frecventa curent alimentare - 50 Hz
|
|
Acuratete - ±0,05 mm
|
|
Temperatura de lucru - 0° - 45° C
|
|
Consum aer - 60 l/min
|
|
Diametru penseta fixare - ER 32 / 4, 6, 8, 10, 12, 20 mm
|
|
Turatie ax freza - 0 - 24000 rpm
|
|
Lungime prelucrare axa x - 2100 mm
|
|
Lungime prelucrare axa y - 6000 mm
|
|
Lungime prelucrare axa z - 300 mm
|
|
Viteza maxima deplasare - 40000 mm/min
|
|
Viteza maxima de lucru - 20000 mm/min
|
|
Limbaj comanda - cod tip G
|
|
Software - CAD/CAM Software Vectric CUT 2D PRO (NESTING inclus)
|
|
Umiditate relativa - 30 - 75 %
|
|
Interfata - USB, LAN, CARD READER
|
|
Ghidaj in axa x - ghidaj liniar cu rack si pinion ghidare
|
|
Ghidaj in axa y - ghidaj liniar cu rack si pinion ghidare
|
|
Ghidaj in axa z - ghidaj liniar cu surub de ghidare
|
|
Consum total motoare - 27 kW (36,2 CP)
|
|
Siguranta electrica - 32 A
|
|
Viteza aer - 30 m/sec
|
|
Debit aer - 2500 m³ / h
|
|
Conector aer comprimat - 9 DN
|
