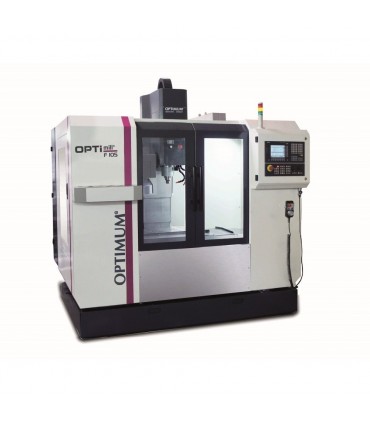

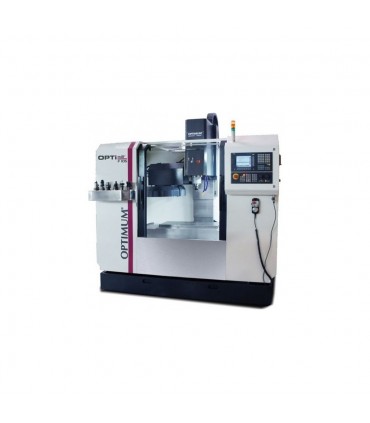

Masina de frezat CNC Optimum F 105 / 808 D
Masina de frezat CNC Optimum F 105/808D are o arie larga de utilizare fiind recomandata pentru realizarea seriilor mici si medii. Dotarea standard a acestei freze metal cu control CNC cu statie schimbare rapida scule pentru 12 scule aschiatoare si arborele principal cu servo motor recomanda acest model pentru utilizarea profesionala.
Reference:
MG.3501105
Adaugă la comparație0
- Constructia robusta si solida din fonta a acestei masini de frezat CNC asigura o stabilitate ridicata in exploatare
- Aceasta freza metal CNC este prevazuta cu arbore principla cu servo motor
- Toate ghidajele sunt prevazute cu capace de protectie speciale confectionate din inox

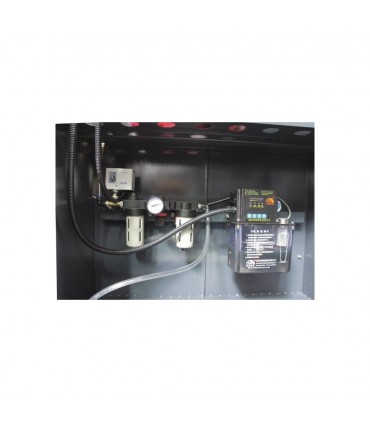

- Aceasta freza CNC este prevazuta cu sistem automat de lubrefiere a ghidajelor

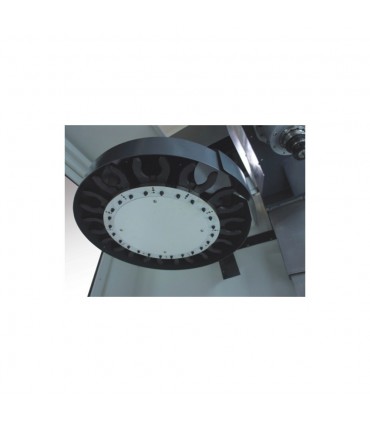

- Aceasta freza CNC este echipata cu sistem automat de schimbare a sculelor fiind prevazuta cu statie pentru 12 scule aschiatoare pentru schimbarea rapida a acestora
- Postamentul este prevazut cu raft pentru depozitarea sculelor aschiatoare
- Schimbarea facila a sculei se datoreaza dotarii cu dispozitiv de fixare electro-pneumatic a acestora
- Lampa de semnalizare integrata faciliteaza operarea sigura si garanteaza precizia prelucrarii
- Miscarile acestei freze metal sunt controlate electronic asigurand o precizie ridicata si o productivitate mare

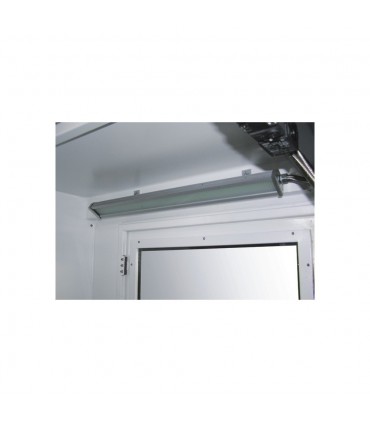

- Aceasta freza metal CNC este prevazuta cu cabina de lucru ce asigura un grad de protectie ridicat pentru operator
- Aceasta masina de frezat CNC este livrata standard cu echipament de racire care asigura o durata indelungata de viata sculelor aschiatoare

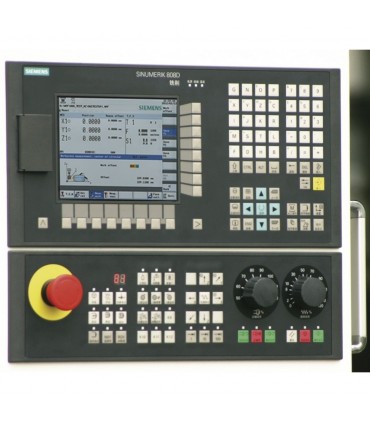

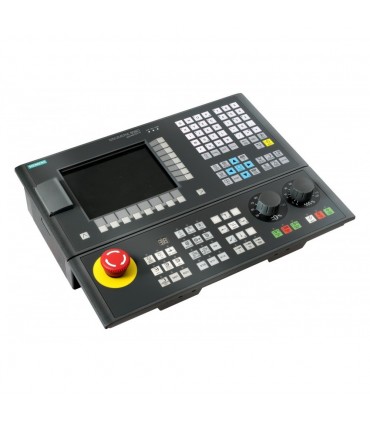

- Schimbarea vitezelor de lucru se realizeaza cu ajutorul sistemului de control Siemens rabatabil, incorporat in carcasa
- Sistemul de control CNC este prevazut cu buton pentru oprirea de urgenta si buton pentru confirmare
- Aceasta freza CNC este prevazuta cu servo-directie de precizie cu viteza mare de lucru pe toate axele

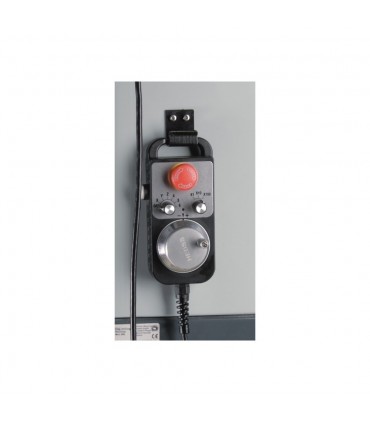

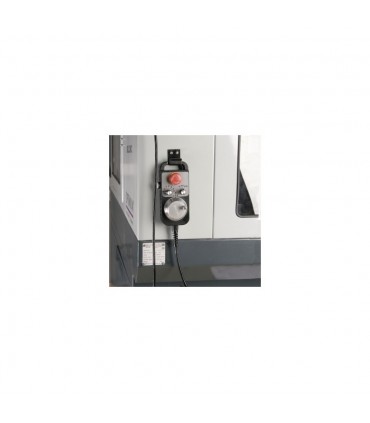

- Este echipata cu manivela electronica prevazuta cu buton pentru oprirea de urgenta care reduce timpii necesari ajustarilor
- Masa transversala este solida, bine dimensionata si are suprafata rectificata cu precizie fiind prevazuta cu canale T
- Software-ul Siemens cu care este dotata aceasta freza CNC asigura o productivitate ridicata si o precizie mare
Accesorii standard:
- Softare Siemens Sinumerik 808D
- Cablu de date RS 232
- Lampa de semnalizare
- Statie de lucru cu 12 scule
- Sistem pneumatic de prindere a sculei aschiatoare
- Echipament racire
- Sistem de lubrifiere automata ghidaje
- Manual de utilizare
- Scule
CARACTERISTICI TEHNICE
| Caracteristici freza CNC | |
| Frezare maxima cu freza deget | 35 mm |
| Frezare maxima cu cap freza | 75 mm |
| Cursa pe axa X | 550 mm |
| Cursa pe axa Y | 305 mm |
| Cursa pe axa Z | 460 mm |
| Dimensiuni masa | 800 x 320 mm |
| Canal T (numar / latime / distanta) | 3 / 14 mm / 100 mm |
| Sarcina maxima pe masa | 300 kg |
| Distanta ax - masa | 100 - 600 mm |
| Receptie pinola | BT 40 |
| Turatii ax | 10 - 8000 rpm |
| Numar trepte de turatie | continuu (fara trepte) |
| Control echipament | Siemens Sinumerik 808D |
| Software | Siemens 808D |
| Interfata | Jack, USB, RS 232 |
| Precizie repetitiva | ±0,01 mm |
| Precizie de pozitionare | ±0,01 mm |
| Numar de scule aschiatoare | 12 scule |
| Diametru maxim scula aschiatoare | 104 mm |
| Lungime maxima scula aschiatoare | 300 mm |
| Viteza de inlocuire scula aschiatoare | 7 secunde |
| Greutate maxima scula aschiatoare | 6 kg |
| Presiune minima aer | 7 bar |
| Viteza de avans pe axa X | 10000 mm/min |
| Viteza de avans pe axa Y | 10000 mm/min |
| Viteza de avans pe axa Z | 10000 mm/min |
| Cuplu servo-motor axa X | 5 Nm |
| Cuplu servo-motor axa Y | 5 Nm |
| Cuplu servo-motor axa Z | 10 Nm |
| Cuplu motor | 35 Nm |
| Volum rezervor lichid de racire | 200 l |
| Racordare electrica | |
| Putere motor pompa de racire | 0,65 kW (0,87 CP) |
| Putere cedata a motorului S1 100% | 5,5 kW (7,5 CP) |
| Putere totala instalata | 10 kW (13,0 CP) |
| Tensiune de alimentare | 400 V |
| Dimensiuni de gabarit | |

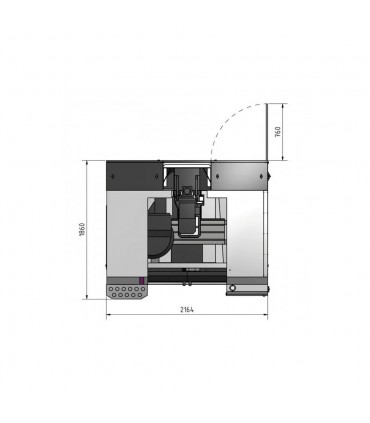

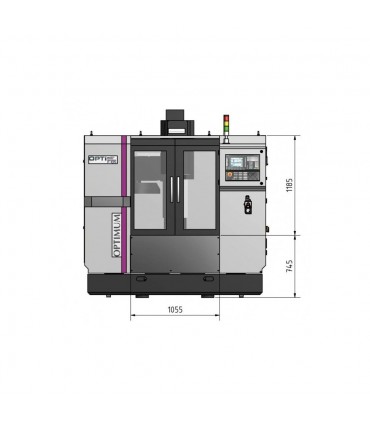

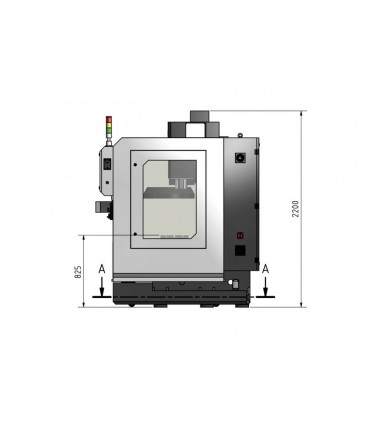

| Dimensiuni (L x l x h) | 2164 x 1860 x 2200 mm |
| Greutate aproximativa | 2800 kg |
