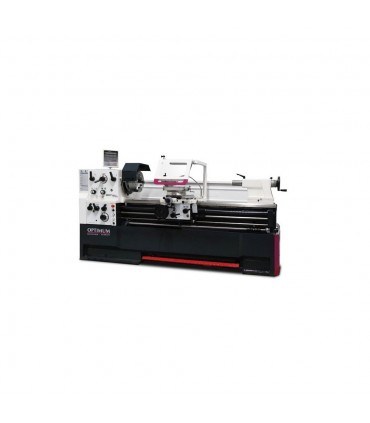

Strung universal Optimum TH 5615

Strungul universal Optimum TH 5615 este un strung cu utilizare industriala complet echipat pentru realizarea operatiunilor de filetare si strunjire, cu functionare uniforma, cu batiu turnat dintr-o singura bucata. Acest strung permite prelucrarea pieselor cu diametru de pana la 560 mm deasupra batiului.

Read more
19.902,00 € (fara TVA)
Reference:
MG.3462160
Adaugă la comparație0
Descriere
  • Acest strung prelucrare metal este ideal pentru exploatarea in atelierele de reparatie, atelierele de intretinere, producatori de scule etc.
  • Batiul prismatic puternic nervurat este confectionat din fonta de inalta calitate si turnat dintr-o bucata si garanteaza o fucntionare uniforma, fara vibratii
  • Batiul este calit prin inductie si este rectificat cu precizie garantand o precizie ridicata in exploatare
  • Ghidajele calite si rectificate asigura o precizie ridicata in exploatare
  • Axul principal a acestui strung pentru metal este calit si rectificat si ruleaza in baie de ulei avand o functionare silentioasa datorita angrenajelor calitate si rectificate si celor doi rulmenti cu bile conice pe care ruleaza
  • Cutia de viteze de tip inchis este prevazuta cu roti dintate si axe calite si rectificate functionand in baie de ulei pe rulmenti de precizie
  • Acest strung metal are o precizie garantata la concentricitate la capatul axului sub 0,015 mm
  • Rotile dintate si axele calite si rectificate ce ruleaza in baie de ulei sunt echipate cu rulmenti de precizie
  • Sensul de deplasare a caruciorului poate fi schimbat prin axul de indexare
  • Surubul conducator este protejat cu ajutorul unei aparatori de protectie
  • Acest strung universal este echipat cu protectie contra stropirii cu span pe sania superioara

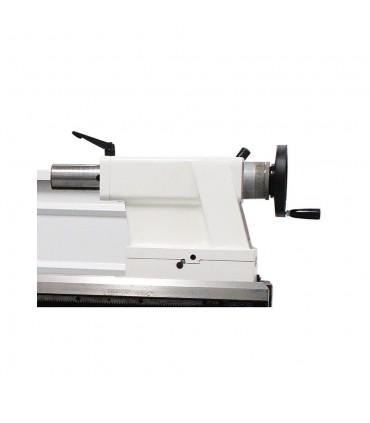

  • Papusa mobila poate fi reglata pentru realizarea aplicatiilor de strunjire conica cu ± 15 mm
  • Pinola papusii mobile poate fi ajusta cu ajutorul unor manivele reglabile cu scala de precizie de 0,025 mm

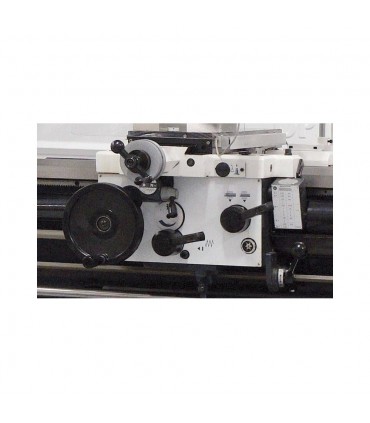

  • Caruciorul poate fi deplasat cu ajutorul unor manivele cu scala de precizie ajustabila 0,04 / 0,02 mm
  • Ajustarea saniei se realizeaza cu ajutorul unor manivele cu scala de precizie, toate ghidajele fiind precise, fara joc, datorita dotarii cu ghidaje reglabile prin prisme in V
  • Sania permite reglarea in pozitia superioara in gama ± 90°
  • Acest strung pentru metal este prevazut cu buton de oprire de urgenta cu declansare la tensiune joasa, intrerupator protectie motor si intrerupator principal de blocare
  • Puntea batiului poate fi demontata permitand prelucrarea pieselor cu diametre de pana la 690 mm
  • Avansul longitudinal mecanic al caruciorului se realizeaza prin intermediul a patru came reglabile

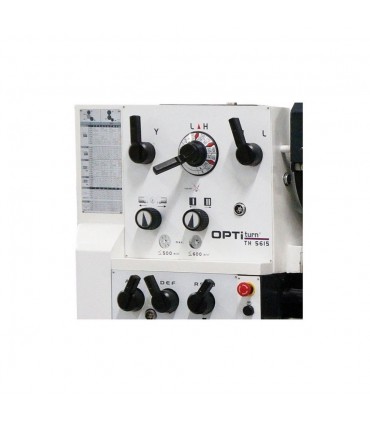

  • Manetele de selectie pentru comutarea turatiilor de avans sunt dispuse convenabil pe panoul de comanda
  • Acest strung metal este livrat standard cu lampa de lucru cu halogen si brat articulat care asigura o stabilitate ridicata in exploatare
  • Acest strung universal este echipat cu frana mecanica a axului principal cu actionare la pedala

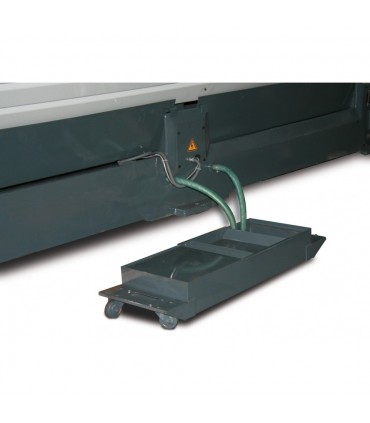

  • In dotarea standard a acestui strung pentru metal este inclus echipamentul de racire cu rezervor separat, indicator de nivel si separator ulei ce permite golirea, curatarea si umplerea facila cu emulsie
  • Echipamentul de racire este prevazut cu tub flexibil cu robinet pentru dozarea debitului de lichid si pentru intreruperea furnizarii acestuia
  • Acest strung universal este echipat cu componente electrice de calitate superioara produse de Siemens

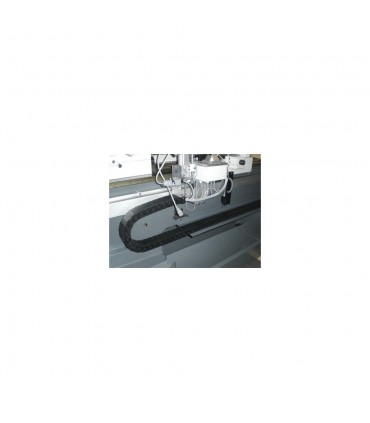

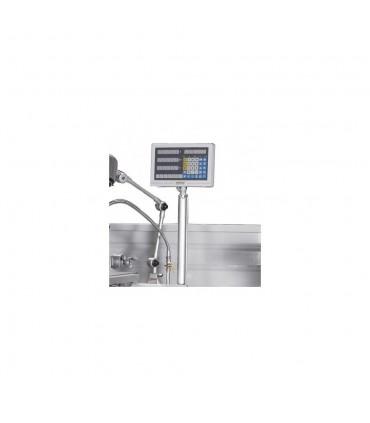

  • Acest strung universal este echipat standard cu display digital de pozitionare DPA 21 cu rigle optice care asigura o rata redusa de eroare
  • Display-ul DPA 21 este dotat cu priza proprie iar pornirea si oprirea se realizeaza din comutatorul principal al strungului
  • Acest strung se livreaza fara ulei si fara universaluri

Accesorii standard:

  • Display digital de pozitionare DPA 21 cu rigle optice
  • Portcutit rapid 32 x 150 mm tip D pentru cutit patrat
  • Cap portcutit rapid SWH7-C
  • Reductie MK 7 / MK 5
  • Varf de centrare MK 5
  • Ecran de protectie pentru portcutit
  • Protectie universal strung
  • Luneta fixa cu diametrul de trecere maxim 165 mm
  • Luneta mobila cu diametrul de trecere maxim 95 mm
  • Frana mecanica ax
  • Indicator de filete
  • Lampa de lucru cu halogen
  • Roti de schimb (pentru filetare)
  • Tava pentru span
  • Protectie anti-stropire
  • Stand
  • Echipament de racire
  • Scule
  • Manual de utilizare


CARACTERISTICI TEHNICE

Caracteristici strung
Distanta dintre varfuri 1500 mm
Inaltimea centrelor 280 mm
Diametru de strunjire peste batiu 560 mm
Diametru de strunjire peste peste sania transversala 355 mm
Diametru de strunjire fara punte batiu 790 mm
Receptie ax MK 7
Alezaj ax 80 mm
Adaptor fixare ax Camlock nr. 8 (D1-8)
Latime batiu 350 mm
Lungime batiu detasabil 150 mm
Turatii ax 25 - 1600 rpm
Numar trepte de turatie 12 trepte
Avans longitudinal 0,059 - 1,646 mm/rot (35 trepte)
Avans transversal 0,020 - 0,573 mm/rot (35 trepte)
Filet metric (47) 0,2 - 14 mm
Filet inch (60) 2 - 112 filete/1“
Filet trapezoidal (50) 4 - 112 mm/rot
Filet modular (34) 0,1 - 7 mm/rot
Cursa pinolei 180 mm
Receptie pinola MK 5
Cursa sanie superioara 130 mm
Cursa sanie transversala 310 mm
Inaltime scaun portcutit 25 mm
Racordare electrica
Putere motor pompa de racire 0,1 kW (0,13 CP)
Putere cedata a motorului S1 100% 8,5 kW (11,4 CP)
Tensiune de alimentare 400 V
Dimensiuni de gabarit
Dimensiuni (L x l x h) 2840 x 1150 x 1460 mm
Greutate aproximativa 2302 kg
